제 목 : CENTOS 5에서 처음 설치시 Software RAID 설정 방법

Intel SR1530H 서버에서 별도의 RAID 컨트롤러를 제공하는 지는 모르겠으나



RAID 컨트롤러를 사용해서 레이드를 구축하시는 것이라면,



부팅 전 컨트롤러 초기화 단계에서 RAID BIOS로 진입할 수 있을 것입니다.



RAID BIOS 에서 2번과 3번 디스크를 선택하여 RAID 1로 빌드한 후에

(빌드 방법은 RAID 컨트롤러 메뉴얼을 참고하시면 됩니다)



CENTOS 5.3 설치 CD나 DVD로 부팅하여 리눅스 설치를 진행하면 됩니다.





만약 CENTOS에서 해당 레이드 컨트롤러를 지원할 경우 설치시 자동으로 장치 드라이버를 로딩하게 되므로



별도의 드라이버를 통하지 않고도 리눅스에서 RAID 1로 구성된 디스크 파티션에 접근할 수 있을 것입니다.



하지만 CENTOS에서 해당 레이드 컨트롤러를 지원하지 않는다면 제조사에서 제공되는 별도의 장치 드라이버를

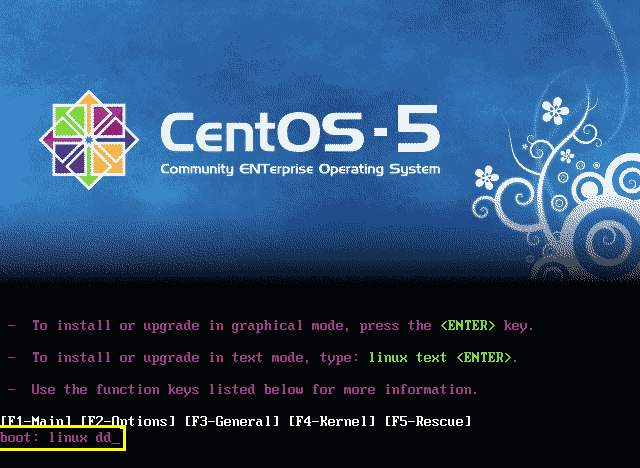

플로피 디스크 등에 넣은 다음 CENTOS 처음 설치시 나오는 boot: 프롬프트에서 linux dd 를 입력하여



설치과정에서 해당 장치 드라이버를 읽어드리도록 합니다.

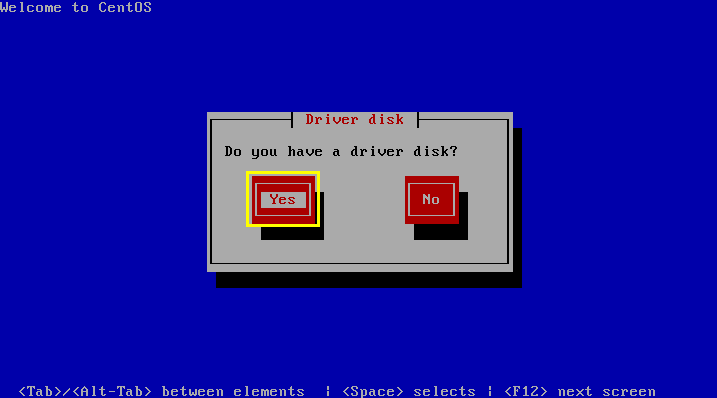

다음과 같은 Driver disk 창이 나오면 Yes 선택합니다.

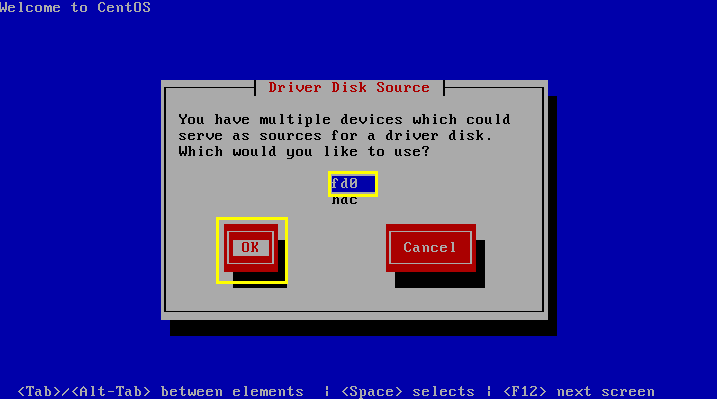

RAID 컨트롤러 장치 드라이버가 저장된 매체를 선택합니다.



드라이버가 3.5 인치 플로피 디스크에 저장되어 있다면 fd0를 선택하고 OK를 누릅니다.





드라이버가 정상적으로 인식되었을 경우 드라이버 모듈 로딩 화면이 나타나면서 설치가 진행됩니다.



이후에 설치과정 중 파티션 설정과정(disk druid)에서



컨트롤러에서 RAID 1 로 빌드한 디스크 볼륨을 /home에 마운트 되도록 설정하면 됩니다.



============================================================================================



하지만 별도의 RAID 컨트롤러 없이 CENTOS에서 제공하는 software RAID 를 통해 RAID 1을 구성하려면



다음과 같이 해보세요. 아래의 예제는 sdb 와 sdc 를 이용하여 RAID 1을 구성하는 예입니다.





1. 우선 RAID 를 구성할 디스크(sdb, sdc)를 선택하여 RAID 전용 파티션을 만들어 줍니다.

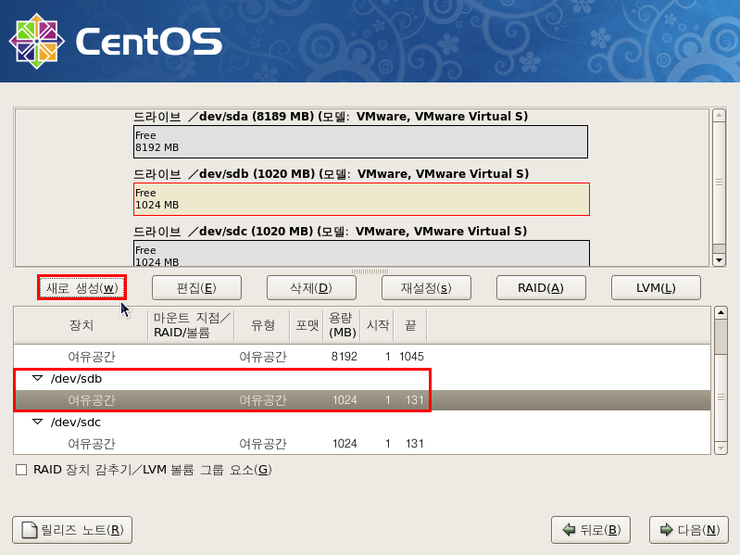

먼저 sdb를 선택하여 새로 생성을 클릭합니다.

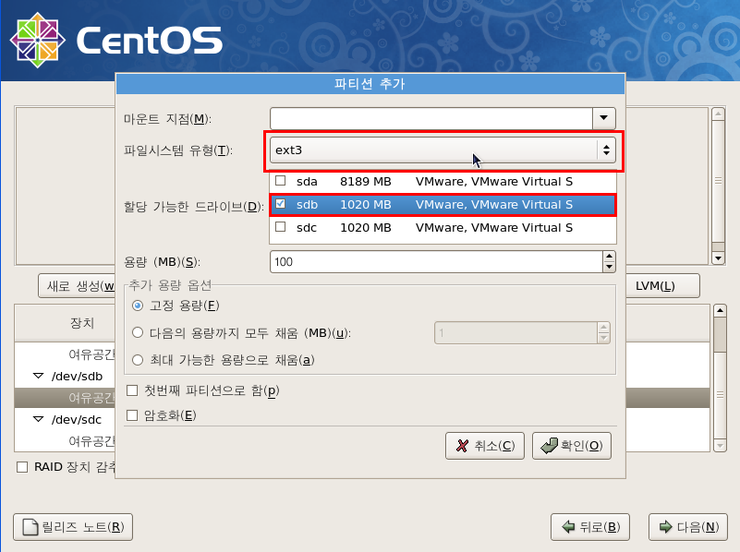

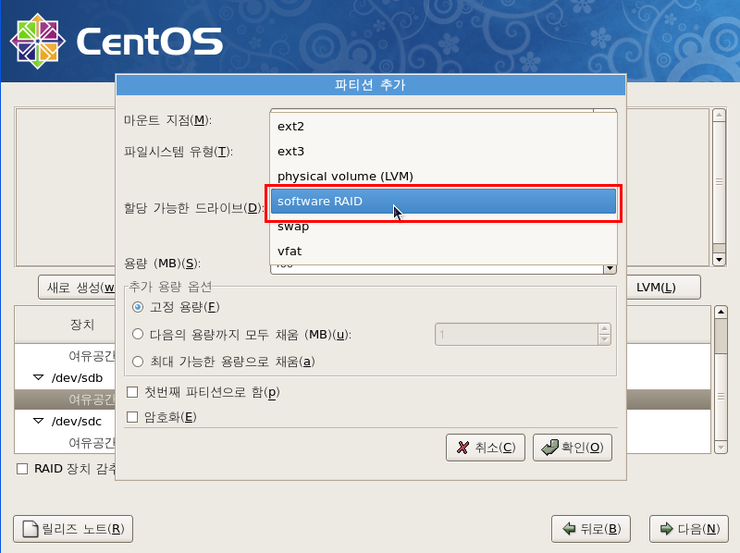

2. 할당 가능한 드라이브에 sdb를 선택하고 파일시스템 유형을 클릭하여 software RAID를 선택하여 줍니다.

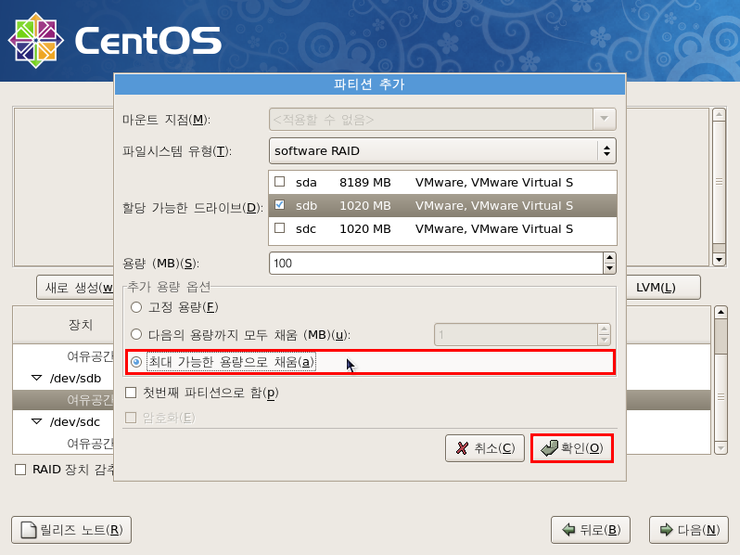

3. RAID 파티션의 용량을 설정합니다.



고정 용량이나 다음의 용량까지 모두 채움 등의 옵션을 사용하여 사용하고 싶은 만큼의 용량을 입력하여도 되고,



최대 가능한 용량으로 채움 옵션을 사용하여 디스크 전체를 사용할 수도 있습니다.



용량 설정 후에는 확인을 눌러 설정을 마칩니다.

(여기서는 최대 가능한 용량으로 채움을 선택하여 RAID를 구성해보도록 하겠습니다)







4. sdc 도 위와 같은 방법으로 RAID 파티션을 생성합니다.

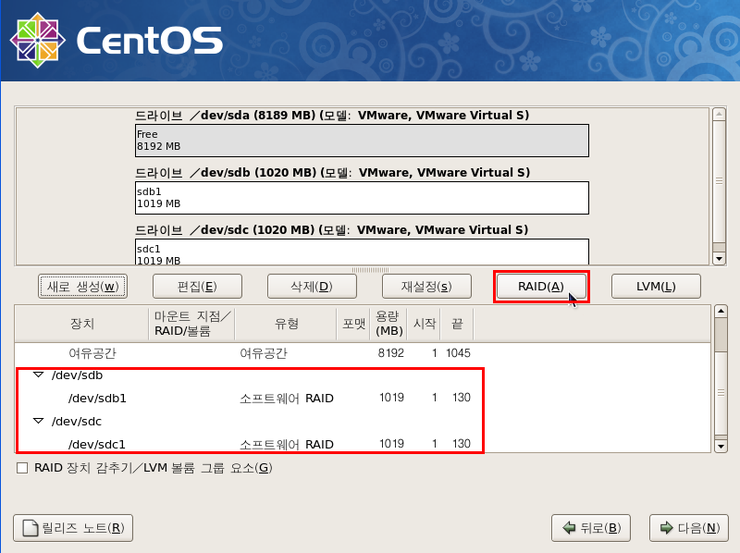

5. 이렇게 RAID를 구성할 파티션을 모두 생성하였다면 RAID 버튼을 클릭하여 RAID 구성을 시작합니다.

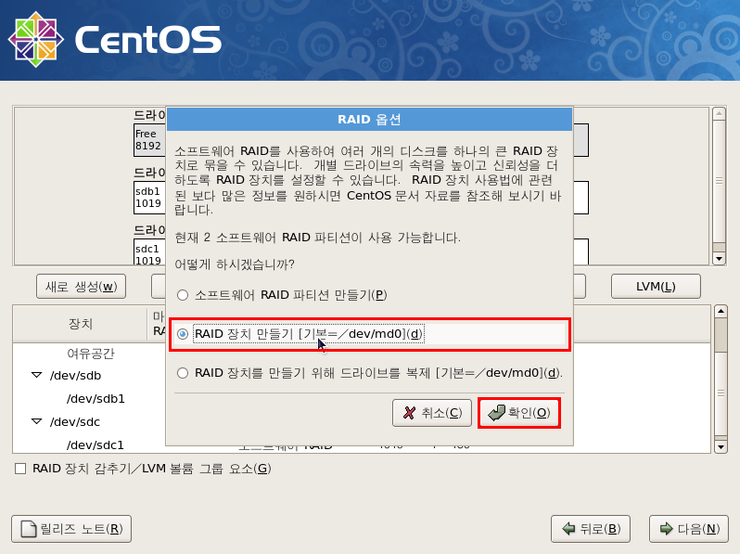

6. RAID 옵션 창이 뜨면, RAID 장치 만들기를 선택하고 확인을 클릭합니다.

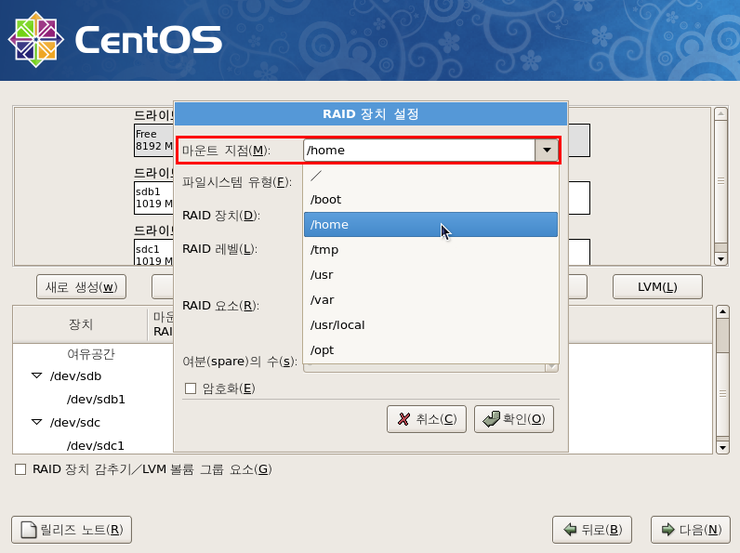

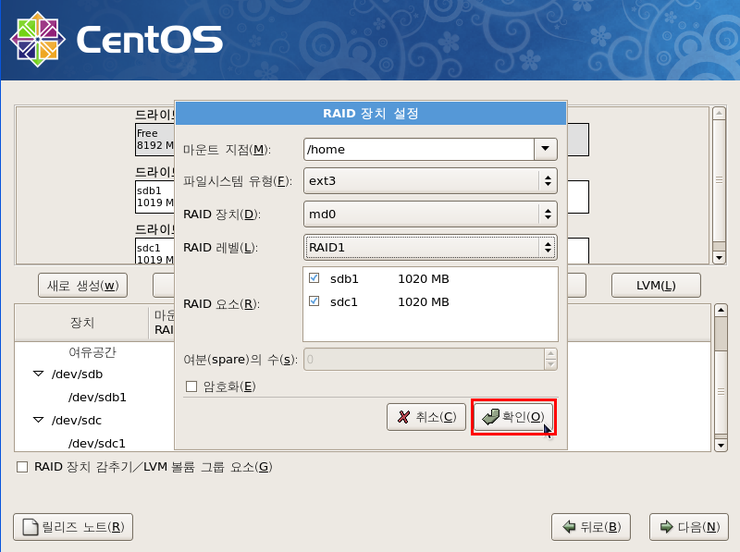

7. RAID 장치 설정 창이 뜨면 마운트 지점 항목에서 마운트할 디렉토리를 입력합니다.

(여기서는 /home 으로 지정하였습니다)

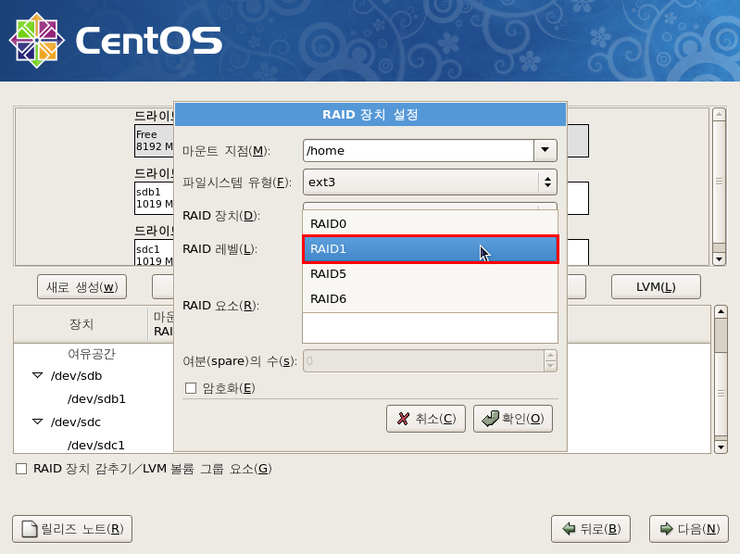

그리고 RAID 레벨 항목에서 구성할 RAID 레벨을 결정할 수 있습니다.

(여기서는 RAID1로 구성하였습니다)





설정한 항목들이 모두 올바른지 다시 한 번 확인한 후에 확인 버튼을 눌러 설정을 종료합니다.

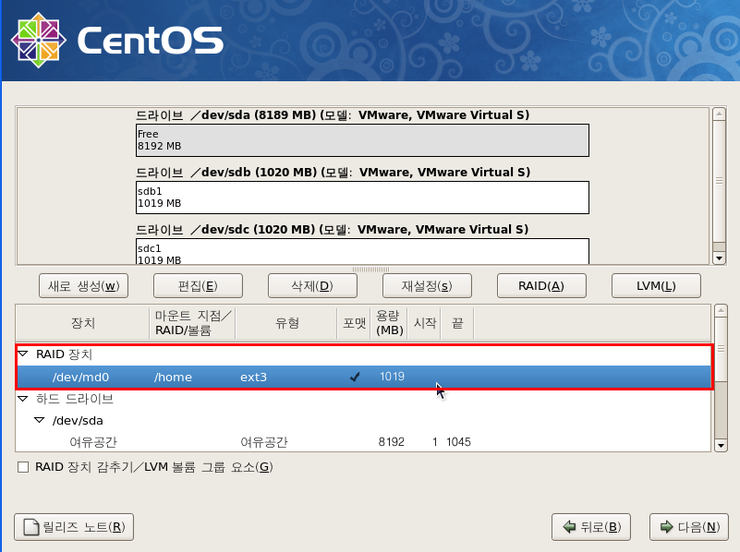

8. RAID 설정이 완료되면 다음과 같이 디스크 목록에 설정된 RAID 장치가 나타나게 됩니다.
